Kafka是由LinkedIn开发的一个分布式的消息系统，使用Scala编写，它以可水平扩展和高吞吐率而被广泛使用。目前越来越多的开源分布式处理系统如Cloudera、Apache Storm、Spark都支持与Kafka集成。InfoQ一直在紧密关注Kafka的应用以及发展，“Kafka剖析”专栏将会从架构设计、实现、应用场景、性能等方面深度解析Kafka。

Kafka简介

Kafka是一种分布式的，基于发布/订阅的消息系统。主要设计目标如下：

• 以时间复杂度为O(1)的方式提供消息持久化能力，即使对TB级以上数据也能保证常数时间复杂度的访问性能。
• 高吞吐率。即使在非常廉价的商用机器上也能做到单机支持每秒100K条以上消息的传输。
• 支持Kafka Server间的消息分区，及分布式消费，同时保证每个Partition内的消息顺序传输。
• 同时支持离线数据处理和实时数据处理。
• Scale out：支持在线水平扩展。

为何使用消息系统

• 解耦在项目启动之初来预测将来项目会碰到什么需求，是极其困难的。消息系统在处理过程中间插入了一个隐含的、基于数据的接口层，两边的处理过程都要实现这一接口。这允许你独立的扩展或修改两边的处理过程，只要确保它们遵守同样的接口约束。
• 冗余

  有些情况下，处理数据的过程会失败。除非数据被持久化，否则将造成丢失。消息队列把数据进行持久化直到它们已经被完全处理，通过这一方式规避了数据丢失风险。许多消息队列所采用的”插入-获取-删除”范式中，在把一个消息从队列中删除之前，需要你的处理系统明确的指出该消息已经被处理完毕，从而确保你的数据被安全的保存直到你使用完毕。

• 扩展性因为消息队列解耦了你的处理过程，所以增大消息入队和处理的频率是很容易的，只要另外增加处理过程即可。不需要改变代码、不需要调节参数。扩展就像调大电力按钮一样简单。
• 灵活性 & 峰值处理能力在访问量剧增的情况下，应用仍然需要继续发挥作用，但是这样的突发流量并不常见；如果为以能处理这类峰值访问为标准来投入资源随时待命无疑是巨大的浪费。使用消息队列能够使关键组件顶住突发的访问压力，而不会因为突发的超负荷的请求而完全崩溃。
• 可恢复性系统的一部分组件失效时，不会影响到整个系统。消息队列降低了进程间的耦合度，所以即使一个处理消息的进程挂掉，加入队列中的消息仍然可以在系统恢复后被处理。
• 顺序保证在大多使用场景下，数据处理的顺序都很重要。大部分消息队列本来就是排序的，并且能保证数据会按照特定的顺序来处理。Kafka保证一个Partition内的消息的有序性。
• 缓冲在任何重要的系统中，都会有需要不同的处理时间的元素。例如，加载一张图片比应用过滤器花费更少的时间。消息队列通过一个缓冲层来帮助任务最高效率的执行———写入队列的处理会尽可能的快速。该缓冲有助于控制和优化数据流经过系统的速度。
• 异步通信很多时候，用户不想也不需要立即处理消息。消息队列提供了异步处理机制，允许用户把一个消息放入队列，但并不立即处理它。想向队列中放入多少消息就放多少，然后在需要的时候再去处理它们。



常用Message Queue对比

• RabbitMQRabbitMQ是使用Erlang编写的一个开源的消息队列，本身支持很多的协议：AMQP，XMPP, SMTP, STOMP，也正因如此，它非常重量级，更适合于企业级的开发。同时实现了Broker构架，这意味着消息在发送给客户端时先在中心队列排队。对路由，负载均衡或者数据持久化都有很好的支持。
• RedisRedis是一个基于Key-Value对的NoSQL数据库，开发维护很活跃。虽然它是一个Key-Value数据库存储系统，但它本身支持MQ功能，所以完全可以当做一个轻量级的队列服务来使用。对于RabbitMQ和Redis的入队和出队操作，各执行100万次，每10万次记录一次执行时间。测试数据分为128Bytes、512Bytes、1K和10K四个不同大小的数据。实验表明：入队时，当数据比较小时Redis的性能要高于RabbitMQ，而如果数据大小超过了10K，Redis则慢的无法忍受；出队时，无论数据大小，Redis都表现出非常好的性能，而RabbitMQ的出队性能则远低于Redis。
• ZeroMQZeroMQ号称最快的消息队列系统，尤其针对大吞吐量的需求场景。ZeroMQ能够实现RabbitMQ不擅长的高级/复杂的队列，但是开发人员需要自己组合多种技术框架，技术上的复杂度是对这MQ能够应用成功的挑战。ZeroMQ具有一个独特的非中间件的模式，你不需要安装和运行一个消息服务器或中间件，因为你的应用程序将扮演这个服务器角色。你只需要简单的引用ZeroMQ程序库，可以使用NuGet安装，然后你就可以愉快的在应用程序之间发送消息了。但是ZeroMQ仅提供非持久性的队列，也就是说如果宕机，数据将会丢失。其中，Twitter的Storm 0.9.0以前的版本中默认使用ZeroMQ作为数据流的传输（Storm从0.9版本开始同时支持ZeroMQ和Netty作为传输模块）。
• ActiveMQActiveMQ是Apache下的一个子项目。 类似于ZeroMQ，它能够以代理人和点对点的技术实现队列。同时类似于RabbitMQ，它少量代码就可以高效地实现高级应用场景。
• Kafka/JafkaKafka是Apache下的一个子项目，是一个高性能跨语言分布式发布/订阅消息队列系统，而Jafka是在Kafka之上孵化而来的，即Kafka的一个升级版。具有以下特性：快速持久化，可以在O(1)的系统开销下进行消息持久化；高吞吐，在一台普通的服务器上既可以达到10W/s的吞吐速率；完全的分布式系统，Broker、Producer、Consumer都原生自动支持分布式，自动实现负载均衡；支持Hadoop数据并行加载，对于像Hadoop的一样的日志数据和离线分析系统，但又要求实时处理的限制，这是一个可行的解决方案。Kafka通过Hadoop的并行加载机制统一了在线和离线的消息处理。Apache Kafka相对于ActiveMQ是一个非常轻量级的消息系统，除了性能非常好之外，还是一个工作良好的分布式系统。

Kafka架构

Terminology

• BrokerKafka集群包含一个或多个服务器，这种服务器被称为broker
• Topic每条发布到Kafka集群的消息都有一个类别，这个类别被称为Topic。（物理上不同Topic的消息分开存储，逻辑上一个Topic的消息虽然保存于一个或多个broker上但用户只需指定消息的Topic即可生产或消费数据而不必关心数据存于何处）
• PartitionParition是物理上的概念，每个Topic包含一个或多个Partition.
• Producer负责发布消息到Kafka broker
• Consumer消息消费者，向Kafka broker读取消息的客户端。
• Consumer Group每个Consumer属于一个特定的Consumer Group（可为每个Consumer指定group name，若不指定group name则属于默认的group）。

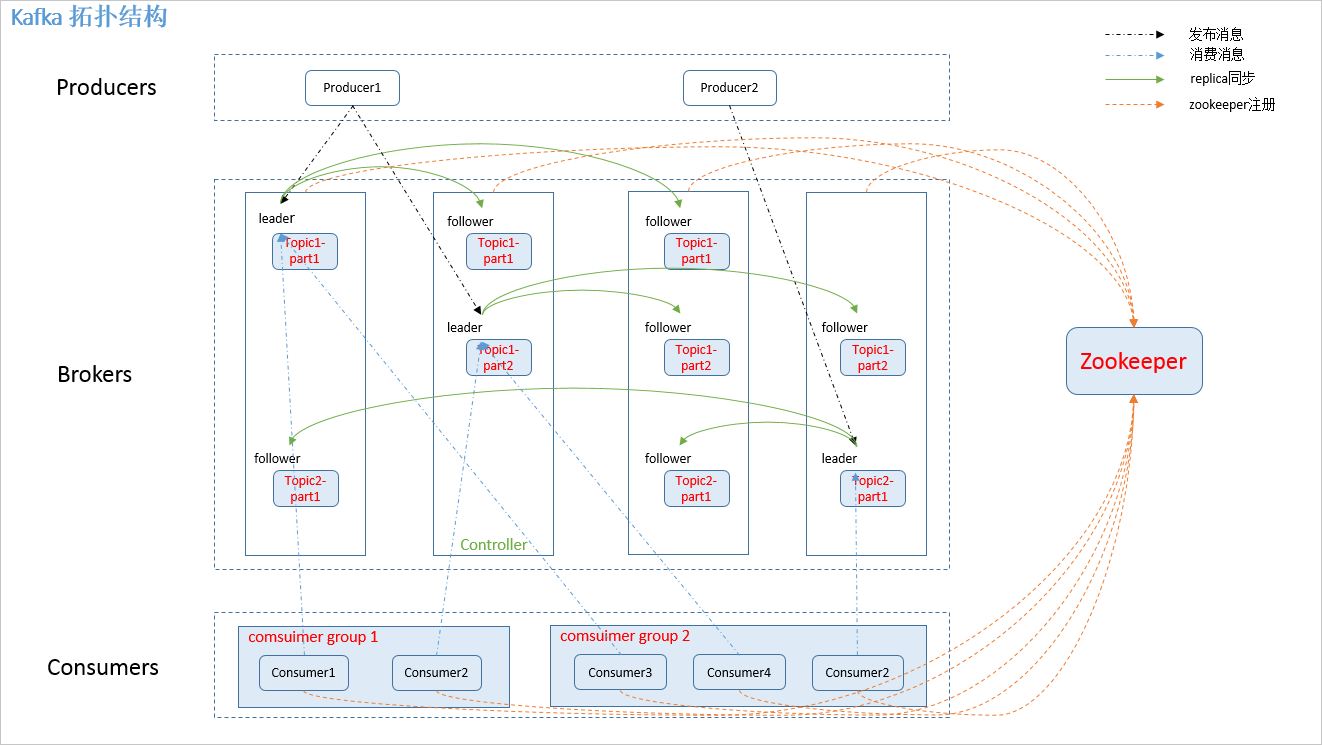

Kafka拓扑结构

如上图所示，一个典型的Kafka集群中包含若干Producer（可以是web前端产生的Page View，或者是服务器日志，系统CPU、Memory等），若干broker（Kafka支持水平扩展，一般broker数量越多，集群吞吐率越高），若干Consumer Group，以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置，选举leader，以及在Consumer Group发生变化时进行rebalance。Producer使用push模式将消息发布到broker，Consumer使用pull模式从broker订阅并消费消息。



Topic & Partition

Topic在逻辑上可以被认为是一个queue，每条消费都必须指定它的Topic，可以简单理解为必须指明把这条消息放进哪个queue里。为了使得Kafka的吞吐率可以线性提高，物理上把Topic分成一个或多个Partition，每个Partition在物理上对应一个文件夹，该文件夹下存储这个Partition的所有消息和索引文件。若创建topic1和topic2两个topic，且分别有13个和19个分区，则整个集群上会相应会生成共32个文件夹（本文所用集群共8个节点，此处topic1和topic2 replication-factor均为1），如下图所示。

每个日志文件都是一个log entrie序列，每个log entrie包含一个4字节整型数值（值为N+5），1个字节的”magic value”，4个字节的CRC校验码，其后跟N个字节的消息体。每条消息都有一个当前Partition下唯一的64字节的offset，它指明了这条消息的起始位置。磁盘上存储的消息格式如下：



message length ： 4 bytes (value: 1+4+n)

“magic” value ： 1 byte

crc ： 4 bytes

payload ： n bytes

这个log entries并非由一个文件构成，而是分成多个segment，每个segment以该segment第一条消息的offset命名并以“.kafka”为后缀。

Kafka中的Message是以topic为基本单位组织的，不同的topic之间是相互独立的。每个topic又可以分成几个不同的partition(每个topic有几个partition是在创建topic时指定的)，每个partition存储一部分Message。借用官方的一张图，可以直观地看到topic和partition的关系。

partition是以文件的形式存储在文件系统中，比如，创建了一个名为page_visits的topic，其有5个partition，那么在Kafka的数据目录中(由配置文件中的log.dirs指定的)中就有这样5个目录: page_visits-0， page_visits-1，page_visits-2，page_visits-3，page_visits-4，其命名规则为<topic_name>-<partition_id>，里面存储的分别就是这5个partition的数据。



Partition的数据文件

Partition中的每条Message由offset来表示它在这个partition中的偏移量，这个offset不是该Message在partition数据文件中的实际存储位置，而是逻辑上一个值，它唯一确定了partition中的一条Message。因此，可以认为offset是partition中Message的id。partition中的每条Message包含了以下三个属性：

• offset
• MessageSize
• data

其中offset为long型，MessageSize为int32，表示data有多大，data为message的具体内容。它的格式和Kafka通讯协议中介绍的MessageSet格式是一致。

Partition的数据文件则包含了若干条上述格式的Message，按offset由小到大排列在一起。

我们来思考一下，如果一个partition只有一个数据文件会怎么样？

1. 新数据是添加在文件末尾（调用FileMessageSet的append方法），不论文件数据文件有多大，这个操作永远都是O(1)的。
2. 查找某个offset的Message（调用FileMessageSet的searchFor方法）是顺序查找的。因此，如果数据文件很大的话，查找的效率就低。

那Kafka是如何解决查找效率的的问题呢？有两大法宝：1) 分段 2) 索引。

数据文件的分段

Kafka解决查询效率的手段之一是将数据文件分段，比如有100条Message，它们的offset是从0到99。假设将数据文件分成5段，第一段为0-19，第二段为20-39，以此类推，每段放在一个单独的数据文件里面，数据文件以该段中最小的offset命名。这样在查找指定offset的Message的时候，用二分查找就可以定位到该Message在哪个段中。

为数据文件建索引

数据文件分段使得可以在一个较小的数据文件中查找对应offset的Message了，但是这依然需要顺序扫描才能找到对应offset的Message。为了进一步提高查找的效率，Kafka为每个分段后的数据文件建立了索引文件，文件名与数据文件的名字是一样的，只是文件扩展名为.index。
索引文件中包含若干个索引条目，每个条目表示数据文件中一条Message的索引。索引包含两个部分（均为4个字节的数字），分别为相对offset和position。

• 相对offset：因为数据文件分段以后，每个数据文件的起始offset不为0，相对offset表示这条Message相对于其所属数据文件中最小的offset的大小。举例，分段后的一个数据文件的offset是从20开始，那么offset为25的Message在index文件中的相对offset就是25-20 = 5。存储相对offset可以减小索引文件占用的空间。
• position，表示该条Message在数据文件中的绝对位置。只要打开文件并移动文件指针到这个position就可以读取对应的Message了。

index文件中并没有为数据文件中的每条Message建立索引，而是采用了稀疏存储的方式，每隔一定字节的数据建立一条索引。这样避免了索引文件占用过多的空间，从而可以将索引文件保留在内存中。但缺点是没有建立索引的Message也不能一次定位到其在数据文件的位置，从而需要做一次顺序扫描，但是这次顺序扫描的范围就很小了。

小结

我们以几张图来总结一下Message是如何在Kafka中存储的，以及如何查找指定offset的Message的。

Message是按照topic来组织，每个topic可以分成多个的partition，比如：有5个partition的名为为page_visits的topic的目录结构为：

partition是分段的，每个段叫LogSegment，包括了一个数据文件和一个索引文件，下图是某个partition目录下的文件：

可以看到，这个partition有4个LogSegment。

如何查找Message的

比如：要查找绝对offset为7的Message：

1. 首先是用二分查找确定它是在哪个LogSegment中，自然是在第一个Segment中。
2. 打开这个Segment的index文件，也是用二分查找找到offset小于或者等于指定offset的索引条目中最大的那个offset。自然offset为6的那个索引是我们要找的，通过索引文件我们知道offset为6的Message在数据文件中的位置为9807。
3. 打开数据文件，从位置为9807的那个地方开始顺序扫描直到找到offset为7的那条Message。

这套机制是建立在offset是有序的。索引文件被映射到内存中，所以查找的速度还是很快的。

一句话，Kafka的Message存储采用了分区(partition)，分段(LogSegment)和稀疏索引这几个手段来达到了高效性。
